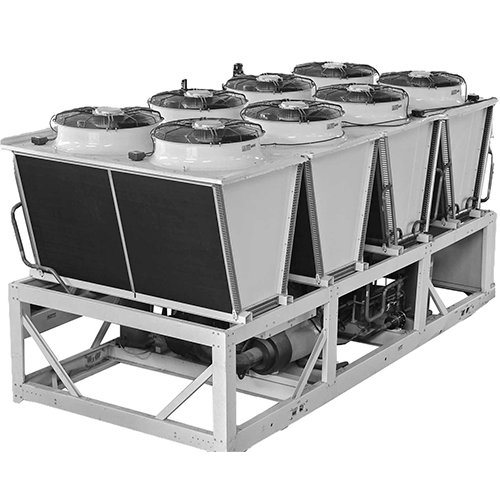

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

Trane RTAG Chiller

Chillers Trane RTAG adalah prestasi tinggi -, tenaga - penyelesaian penyejukan yang cekap yang direka untuk aplikasi komersial dan perindustrian.

Hantar pertanyaan

Muat turun

Description/kawalan

Ciri -ciri

Dalam stok siap dihantar

1. Nisbah kecekapan tenaga tinggi:

- Ciri -ciri siri RTAG tinggi - kecekapan dua kali - pemampat yang diulurkan yang memastikan nisbah kecekapan tenaga yang sangat baik di bawah pelbagai keadaan beban.

- Dengan kecekapan yang tinggi ini, pengguna boleh mengharapkan penggunaan tenaga yang dikurangkan dan bil utiliti yang lebih rendah, menjadikan siri RTAG kos - penyelesaian yang berkesan untuk permintaan penyejukan yang besar.

2. Penyejuk mesra alam:

- Siri RTAG siri Trane Screw Chiller menggunakan penyejuk R134A, pilihan yang lebih mesra alam berbanding dengan penyejuk tradisional.

3. Sistem Kawalan Intelligent:

- Penyejuk RTAG dilengkapi dengan pengawal skrin sentuh UC800, yang menawarkan ciri -ciri kawalan penyesuaian maju. Ini termasuk:

- Reset suhu air sejuk untuk ketepatan yang lebih baik.

- Unit Loading Soft untuk mengoptimumkan kecekapan sistem.

- Kawalan beban asas dan kawalan beban yang tepat untuk prestasi yang dipertingkatkan.

- Keupayaan kawalan jauh, menyediakan fleksibiliti dan kemudahan penggunaan.

- Sistem Kawalan Pintar ini membolehkan Fine - disesuaikan, operasi responsif, memastikan bahawa unit melakukan optimum di bawah keadaan yang berubah -ubah.

4. Teknologi Kebisingan yang rendah:

- Siri RTAG menawarkan empat pilihan bunyi untuk menampung pelbagai keperluan bunyi:

- Standard

- Semi - Kebisingan rendah

- Kebisingan rendah

- Mod bunyi dan malam yang rendah

- Pelbagai pilihan bunyi ini menjadikan siri RTAG sesuai untuk aplikasi di mana tahap bunyi mesti dikawal, seperti di bangunan pejabat, hospital, dan kawasan kediaman.

5. Sistem Kawalan Keistimewaan dengan Adaptiview TD7:

- Unit ini merangkumi skrin sentuh paparan warna adaptiview TD7 dan pengawal Symbio800, menyediakan antara muka grafik intuitif untuk operasi dan pemantauan sistem yang lebih mudah.

- Adaptiview TD7 membolehkan kawalan dan visualisasi mudah, yang membolehkan pengendali dengan cepat menilai prestasi sistem dan membuat penyesuaian seperti yang diperlukan.

- Logik kawalan penyesuaian mengoptimumkan operasi sistem, memastikan prestasi yang cekap dan boleh dipercayai dalam pelbagai keadaan.

Model	Trane rtag
Kapasiti penyejukan	Parameter khusus boleh didapati dalam lembaran data teknikal.
Berat dan saiz	Dimensi spesifik dan butiran berat boleh didapati dalam lembaran data.
Bekalan kuasa	380V/50Hz
Jenis penyejuk	R-134A
Skrin	Pengawal Adaptiview TD7 dan Symbio800
COP	Sekitar 3.2

Permohonan

Air RTHG - penyejuk skru trane yang disejukkan sesuai untuk:

Bangunan komersial

Pusat membeli -belah, bangunan pejabat

Kemudahan perindustrian

Loji pembuatan, loji kimia, penyimpanan sejuk

Institusi perubatan

Hospital, makmal

Pusat data

Bilik pelayan, pusat pengkomputeran awan

parameter

Tinggi - Kecekapan Jadual Parameter Prestasi Penyejukan Nominal
Model		Rtag - h	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Penyejuk		Kw	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Penyejuk		Ton	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Kapasiti		Kw	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Penyejuk		R134a
Bekalan kuasa		380V150Hz/3PH
Pemampat	Jenis	Pemampat skru semlenclosed mendatar
	Shrter	WYE - Delta Starter Peralihan Tertutup
	Litar		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Beban min		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Penyejat	Jenis	Shell & Tube (Chil)
	Aliran penilaian	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Penilaian WPD	KPA	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	Saiz tiub	mm	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200
Kondensor	Jenis Kipas		Aliran paksi
	Kuantiti	per	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	kuasa	Kw/per	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Kelajuan kipas	Rpm	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Aliran udara peminat tunggal	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
Max RLA		A	269	319	369	405	441	489	528
Mula - semasa		A	406	371	413	513	543	576	609
Penyejuk caj	CKT 1	kg	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Penyejuk caj	CKT 2	kg	Na	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Dimensi	Panjang	mm	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	Lebar	mm	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Ketinggian	mm	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Berat penghantaran		kg	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Berat Operasi		kg	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
Nota: 1. Keadaan penyejukan: Suhu air masuk dan outlet 12 darjah c/7 darjah, suhu ambien 35 darjah; pekali fouling 0.018m. ijazah /kW, 85-225ton mesin penyejat adalah 2 proses, 255ton dan ke atas mesin penyejat adalah 1 proses; 2. Ultra - bunyi rendah, suhu cincin lebar atau pilihan suhu cincin rendah, motor EC digunakan di sebelah udara; 3. Jenis bekalan kuasa dipilih mengikut voltan unit (380V/50Hz/3PH, 400V/50Hz/3PH, 415V/50Hz/3PH tiga pilihan), dan nilai semasa yang diberikan dalam jadual adalah berdasarkan 380V/50Hz/3PH; 4. Produk Trane sentiasa diperbaiki dan dikemas kini. Sekiranya terdapat sebarang perubahan pada data dalam jadual di atas, kami tidak akan memberitahu anda secara berasingan. Tolong maafkan kami.

Model		Rtag - x	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Kapasiti		Kw	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Kapasiti		Ton	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Kapasiti		Kw	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Penyejuk		R134a
Bekalan kuasa		380V150Hz/3PH
Pemampat	Jenis	Pemampat skru semlenclosed mendatar
	Starter	WYE - Delta Starter Peralihan Tertutup
	Litar		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Beban min		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Penyejat	Jenis	Shell & Tube (Chil)
	Aliran penilaian	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Penilaian WPD	KPA	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	Saiz tiub	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Kondensor	Jenis Kipas		Aliran paksi
	Kuantiti	per	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	kuasa	Kw/per	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Kelajuan kipas	Rpm	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Aliran udara peminat tunggal	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Max RLA 1	Panel kawalan 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Panel Kawalan 2										-	226	275	275	275	498	537	547	547
Mula - up Semasa	Panel kawalan 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Panel Kawalan 2										-	441	530	530	530	717	747	753	753
Penyejuk caj	CKT 1	kg	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Penyejuk caj	CKT 2	kg	Na	Na	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Dimensi	Panjang	mm	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	Lebar	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Ketinggian	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Berat penghantaran		kg	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Berat operasi		kg	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
Nota: 1. Keadaan penyejukan: Suhu air masuk dan outlet 12 darjah c/7 darjah, suhu ambien 35 darjah; pekali fouling 0.018m. ijazah /kW, 85-225ton mesin penyejat adalah 2 proses, 255ton dan ke atas mesin penyejat adalah 1 proses; 2. Ultra - bunyi rendah, suhu cincin lebar atau pilihan suhu cincin rendah, motor EC digunakan di sebelah udara; 3. Jenis bekalan kuasa dipilih mengikut voltan unit (380V/50Hz/3PH, 400V/50Hz/3PH, 415V/50Hz/3PH tiga pilihan), dan nilai semasa yang diberikan dalam jadual adalah berdasarkan 380V/50Hz/3PH; 4. Produk Trane sentiasa diperbaiki dan dikemas kini. Sekiranya terdapat sebarang perubahan pada data dalam jadual di atas, kami tidak akan memberitahu anda secara berasingan. Tolong maafkan kami.

Model		Rtag - p	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Kapasiti		Kw	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Kapasiti		Ton	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Kapasiti		Kw	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Penyejuk		R134a
Bekalan kuasa		380V150Hz/3PH
Pemampat	Jenis	Pemampat skru semlenclosed mendatar
	Starter	WYE - Delta Starter Peralihan Tertutup
	Litar		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Beban min		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Penyejat	Jenis	Shell & Tube (Chil)
	Aliran penilaian	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Penilaian WPD	KPA	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	Saiz tiub	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN150
Kondensor	Jenis Kipas		Aliran paksi
	Kuantiti	per	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	kuasa	Kw/per	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Kelajuan kipas	Rpm	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max970 Min200	Max970 Min200	Max970 Min200	Max970 Min200	Max970 Min200	Max970 Min200	Max970 Min200	Max910 Min200
	Aliran udara peminat tunggal	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Max RLA 1	Panel kawalan 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Panel Kawalan 2											-	226	270	270	270	493	533	570	537	543
Mula - up Semasa	Panel kawalan 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Panel Kawalan 2											-	226	266	266	266	631	741	764	747	462
Penyejuk caj	CKT 1	kg	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Penyejuk caj	CKT 2	kg			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Dimensi	Panjang	mm	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	Lebar	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Ketinggian	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Berat penghantaran		kg	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Berat Operasi		kg	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
Nota: 1. Keadaan penyejukan: Suhu air masuk dan outlet 12 darjah c/7 darjah, suhu ambien 35 darjah; pekali fouling 0.018m. ijazah /kW, 85-225ton mesin penyejat adalah 2 proses, 255ton dan ke atas mesin penyejat adalah 1 proses; 2. Ultra - bunyi rendah, suhu cincin lebar atau pilihan suhu cincin rendah, motor EC digunakan di sebelah udara; 3. Jenis bekalan kuasa dipilih mengikut voltan unit (380V/50Hz/3PH, 400V/50Hz/3PH, 415V/50Hz/3PH tiga pilihan), dan nilai semasa yang diberikan dalam jadual adalah berdasarkan 380V/50Hz/3PH; 4. Produk Trane sentiasa diperbaiki dan dikemas kini. Sekiranya terdapat sebarang perubahan pada data dalam jadual di atas, kami tidak akan memberitahu anda secara berasingan. Tolong maafkan kami.

Model		Rtag - s	125	145	155	170	190	205
Kapasiti		Kw	440	510	546	586	642	695
Kapasiti		Ton	125	145	155	167	183	198
Kapasiti		Kw	139	160	173	187	201	222
COP		KW/KW	3.16	3.2	3.16	3.14	3.19	3.13
IPLV		KW/KW	4.2	4.22	4.23	4.22	4.31	4.26
Penyejuk		R134a
Bekalan kuasa		380V150Hz/3PH
Pemampat	Jenis	Pemampat skru semlenclosed mendatar
	Starter	WYE - Delta Starter Peralihan Tertutup
	Litar		2	2	2	2	2	2
	Beban min		18%	18%	18%	18%	18%	18%
Penyejat	Jenis	Shell & Tube (Chil))
	Aliran penilaian	I/S	21	24	26	28	31	33
	Penilaian WPD	KPA	41	54	47	40	50	44
	Saiz tiub	mm	DN125	DN125	DN125	DN150	DN150	DN150
Kondensor	Jenis Kipas		Aliran paksi
	Kuantiti	per	8	8	8	8	10	10
	kuasa	Kw/per	1.8	1.8	1.8	1.8	1.8	1.8
	Kelajuan kipas	Rpm	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200	Max910 Min200
	Aliran udara peminat tunggal	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Max RLA 1	Panel kawalan 1	A	319	369	405	441	489	528
Mula - up Semasa	Panel kawalan 1	A	285	327	357	387	420	453
Penyejuk caj	CKT 1	L	6	6	7	8	8	8
Penyejuk caj	CKT 2	L	6	6	6	8	8	8
Dimensi	Panjang	mm	5,150	5150	5150	5150	6330	6330
	Lebar	mm	2245	2245	2245	2245	2245	2245
	Ketinggian	mm	2480	2480	2480	2480	2480	2480
Berat penghantaran		kg	4202	4510	4554	4721	5079	5178
Berat operasi		kg	4426	4744	4801	4982	5351	5465
Nota: 1. Keadaan penyejukan: Suhu air masuk dan outlet 12 darjah c/7 darjah, suhu ambien 35 darjah; pekali fouling 0.018m. ijazah /kW, 85-225ton mesin penyejat adalah 2 proses, 255ton dan ke atas mesin penyejat adalah 1 proses; 2. Ultra - bunyi rendah, suhu cincin lebar atau pilihan suhu cincin rendah, motor EC digunakan di sebelah udara; 3. Jenis bekalan kuasa dipilih mengikut voltan unit (380V/50Hz/3PH, 400V/50Hz/3PH, 415V/50Hz/3PH tiga pilihan), dan nilai semasa yang diberikan dalam jadual adalah berdasarkan 380V/50Hz/3PH; 4. Produk Trane sentiasa diperbaiki dan dikemas kini. Sekiranya terdapat sebarang perubahan pada data dalam jadual di atas, kami tidak akan memberitahu anda secara berasingan. Tolong maafkan kami.

Sebagai pembekal penyejuk yang dipercayai di China, kami menawarkan air RTHG - penyejuk skru trane yang disejukkan sebagai penyelesaian untuk keperluan penyejukan skala {{4} projek atau peningkatan peralatan yang sedia ada. Mengadakan pasukan profesional kami untuk penyelesaian penyejukan yang disesuaikan yang memenuhi keperluan khusus anda.
